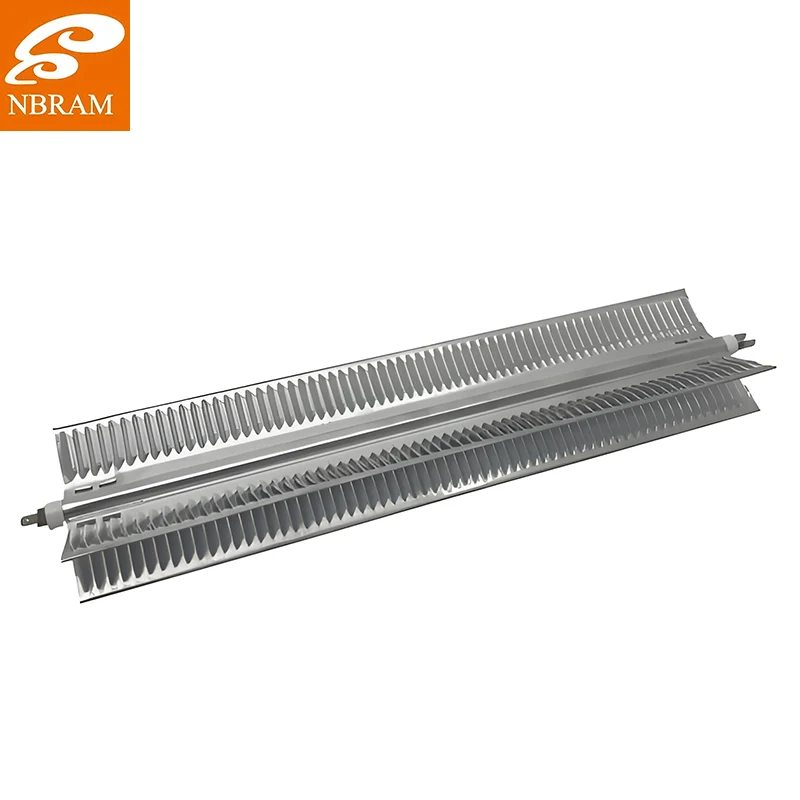

Lorsque les contraintes d'espace exigent une surface de chauffage maximale avec un encombrement minimal tout en maintenant un transfert thermique efficace, le tube chauffant en aluminium en forme de X de NBRAM offre la solution géométrique parfaite qui surpasse les éléments chauffants droits traditionnels. Ayant conçu des systèmes de chauffage pour les équipements de transformation du plastique où chaque millimètre compte, je peux confirmer qu'il ne s'agit pas seulement d'éléments chauffants : ce sont des multiplicateurs d'efficacité thermique qui transforment les espaces compacts en zones de chauffage puissantes. Ces tubes chauffants innovants sont dotés de profilés en aluminium extrudés avec précision avec fil de résistance intégré, d'un rapport surface/volume optimisé qui maximise la dissipation thermique et d'une section transversale en X unique qui offre une rigidité structurelle tout en offrant quatre surfaces de chauffage au lieu d'une. Que vous recherchiez des solutions de chauffage pour les machines de moulage par injection, les équipements d'emballage ou les fours industriels, les tubes chauffants en aluminium en forme de X de NBRAM offrent des performances thermiques et une efficacité d'espace que les radiateurs conventionnels ne peuvent tout simplement pas égaler. Commandez ces merveilles de chauffage géométriques pour des applications où l’efficacité thermique et l’optimisation de l’espace sont tout aussi essentielles.
Après avoir lutté avec des éléments chauffants conventionnels qui occupaient trop de place ou offraient une surface de chauffage insuffisante, découvrir les tubes chauffants en aluminium en forme de X nous a semblé trouver la solution parfaite aux défis spatiaux de l'ingénierie thermique. Les tubes chauffants en aluminium en forme de X de NBRAM représentent une percée géométrique dans la technologie de chauffage : ce ne sont pas de simples éléments chauffants mais des systèmes thermiques optimisés en termes d'espace qui offrent quatre surfaces de chauffage dans l'encombrement d'un seul élément traditionnel. Ce qui rend ces composants si révolutionnaires est leur capacité à fournir une surface considérablement accrue sans augmenter les dimensions globales, permettant ainsi aux ingénieurs d'atteindre des performances thermiques qui nécessiteraient normalement plusieurs radiateurs conventionnels. La construction en aluminium assure une réponse thermique rapide et une excellente répartition de la chaleur, tandis que la section transversale unique offre des avantages structurels qui simplifient le montage et l'intégration dans des assemblages complexes.
Là où les tubes chauffants en aluminium en forme de X révolutionnent véritablement la gestion thermique, c'est dans les applications où l'espace est limité mais où les besoins en chauffage restent exigeants. Je les ai spécifiés pour les réchauffeurs de buses de moulage par injection, où la configuration en X s'enroule parfaitement autour du canal de fusion, fournissant un chauffage uniforme de tous les côtés tout en conservant le facteur de forme compact exigé par les concepteurs de moules. Les quatre surfaces chauffantes augmentent considérablement l'efficacité du transfert de chaleur par rapport aux radiateurs ronds ou plats - nous avons mesuré des améliorations de l'uniformité de la température allant jusqu'à 40 % dans les applications de transformation du plastique. La rigidité structurelle de la forme en X permet également à ces radiateurs de fonctionner comme éléments structurels lors de l'assemblage, réduisant ainsi le besoin de supports supplémentaires. Récemment, nous les avons mis en œuvre dans des machines d'emballage où ils fournissent un chauffage simultané à plusieurs mâchoires de scellage à partir d'une seule unité compacte. Les économies d'espace ont permis à notre client d'ajouter deux stations de scellage supplémentaires dans le même encombrement de la machine.
Le processus de fabrication des tubes chauffants en aluminium en forme de X représente une intersection fascinante de la métallurgie, de l'ingénierie électrique et de la technologie d'extrusion de précision. Nous commençons par des billettes d'aluminium de haute pureté spécialement sélectionnées pour leurs propriétés de conductivité thermique et leurs caractéristiques d'extrusion. La composition de l'alliage d'aluminium est essentielle : nous utilisons des alliages 6063 ou 6061 qui offrent l'équilibre parfait entre conductivité thermique, résistance mécanique et performances d'extrusion.
C’est dans le processus d’extrusion que la magie opère. Nos matrices d'extrusion conçues sur mesure créent le profil en X précis avec quatre bras égaux qui doivent maintenir la stabilité dimensionnelle sur toute la longueur de l'élément chauffant. La température et la vitesse d'extrusion sont soigneusement contrôlées pour garantir une structure de grain et une finition de surface constantes. J'ai passé des heures à observer le processus d'extrusion, à ajuster les paramètres par fractions de degrés et de millimètres par minute pour obtenir la cohérence parfaite du profil.
Après extrusion, les profilés en aluminium subissent un usinage de précision pour créer les canaux pour le fil de résistance. Nous utilisons des fraiseuses CNC qui découpent les rainures du fil avec des tolérances de ± 0,05 mm, ce qui est crucial pour garantir un placement cohérent du fil et une répartition de la chaleur. La géométrie des rainures est optimisée pour fournir une zone de contact maximale entre le fil de résistance et l'aluminium tout en maintenant l'isolation électrique.
Le processus d’installation des fils de résistance nécessite un équipement spécialisé et des techniciens qualifiés. Nous utilisons des fils de résistance nickel-chrome ou fer-chrome-aluminium enroulés avec précision à des valeurs de résistance spécifiques. Le fil est soigneusement posé dans les rainures et temporairement fixé avant le processus de compactage final.
L’étape de compactage est celle où le tube chauffant atteint son intégrité structurelle finale. Nous utilisons un pressage hydrostatique qui applique une pression uniforme dans toutes les directions, assurant un contact parfait entre le fil de résistance et l'aluminium tout en éliminant les entrefers qui créeraient des points chauds. Les niveaux de pression et la durée sont soigneusement calibrés en fonction de l'alliage d'aluminium et du type de fil spécifiques.
Les étapes finales de fabrication comprennent la fixation des bornes, les tests d'isolation et l'application d'un revêtement protecteur. Nous utilisons des revêtements céramiques haute température qui assurent une isolation électrique tout en permettant un transfert thermique efficace. Chaque tube chauffant terminé est soumis à des tests électriques rigoureux, notamment une vérification de la résistance, des tests de rigidité diélectrique et une mesure de la résistance d'isolation.
Le contrôle qualité comprend une analyse par imagerie thermique où nous faisons fonctionner le tube chauffant et utilisons des caméras infrarouges pour vérifier une répartition uniforme de la température sur les quatre surfaces. Nous effectuons également des tests de cyclage thermique pour garantir une fiabilité et une résistance à la fatigue thermique à long terme.
Examinons les spécifications techniques qui définissent les performances des tubes chauffants en aluminium en forme de X. Les tubes en forme de X de NBRAM présentent généralement des dimensions de section transversale allant de 15 mm × 15 mm à 40 mm × 40 mm, avec des longueurs standard de 200 mm à 2 000 mm. Les densités de puissance vont de 1,5 W/cm² à 6,0 W/cm² en fonction des exigences spécifiques de l'application. Les températures de fonctionnement atteignent jusqu'à 450°C avec les surfaces en aluminium, tandis que le fil de résistance interne peut résister à des températures allant jusqu'à 1 200°C. Les tensions nominales couvrent les tensions industrielles standard de 120 V à 480 V CA, avec des valeurs de résistance personnalisées pour atteindre des puissances de sortie spécifiques. L'alliage d'aluminium offre une conductivité thermique d'environ 200 W/m•K, assurant un transfert de chaleur efficace du fil de résistance à la surface chauffée. L'isolation électrique entre le fil de résistance et le corps en aluminium dépasse 100 MΩ à 500 V CC, avec une rigidité diélectrique évaluée à 1 500 V CA pendant une minute.
