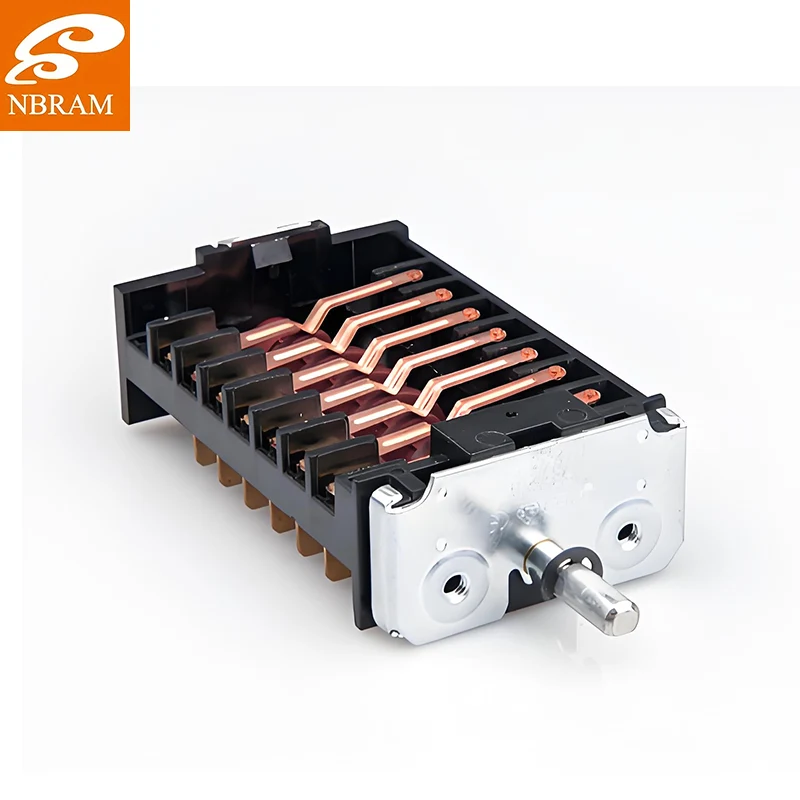

Lorsqu'une sélection précise des circuits et des opérations de commutation fiables sont essentielles pour vos systèmes électriques, le commutateur rotatif NBRAM offre la précision mécanique et la fiabilité électrique exigées par les professionnels. Après les avoir spécifiés pour tout, des panneaux de commande industriels aux équipements audio, je peux attester qu'un produit de qualité fait toute la différence entre un fonctionnement fluide et un dépannage constant. Ces commutateurs présentent une construction mécanique robuste avec un positionnement d'encliquetage positif, des contacts en alliage d'argent pour une faible résistance et une longue durée de vie, ainsi que des configurations personnalisables allant des conceptions unipolaires simples aux arrangements complexes à plusieurs étages. Que vous recherchiez des composants de commutation pour des systèmes d'instrumentation, de distribution d'énergie ou de contrôle, les commutateurs rotatifs NBRAM offrent le retour tactile et les performances électriques qui garantissent un fonctionnement fiable sur des milliers de cycles. Commandez ces commutateurs mécaniques de précision pour les applications où la fiabilité de commutation a un impact direct sur les performances du système et la sécurité opérationnelle.
Après des années de lutte contre des systèmes de commutation mal conçus qui tombaient en panne aux pires moments possibles, j'ai développé une profonde appréciation pour l'élégance mécanique et la fiabilité électrique d'un commutateur rotatif correctement conçu. Les produits NBRAM représentent le mariage parfait entre précision mécanique et performances électriques : il ne s'agit pas de simples fabricants de contacts, mais de dispositifs de routage de circuits sophistiqués qui gèrent tout, de la commutation de signaux de bas niveau au contrôle de circuits haute puissance. Ce qui les distingue est leur capacité à fournir plusieurs configurations de circuits via une interface de commande unique, offrant aux ingénieurs une flexibilité inégalée dans la conception du système tout en conservant le retour tactile sur lequel les opérateurs s'appuient pour un fonctionnement en toute confiance.
Examinons les spécifications techniques importantes dans les applications de commutation réelles. Les commutateurs rotatifs NBRAM gèrent des courants nominaux de 0,5 A à 30 A à 250 V CA en fonction du matériau de contact et de la configuration. La résistance de contact reste inférieure à 20 mΩ pour les contacts en alliage d'argent, ce qui est crucial pour maintenir l'intégrité du signal dans les applications sensibles. La résistance d'isolation dépasse 100 MΩ à 500 V CC, tandis que la rigidité diélectrique supporte 1 500 V CA pendant une minute sans panne. La durée de vie mécanique dépasse généralement 50 000 cycles pour les modèles standard, certaines versions robustes atteignant 100 000 opérations. La température de fonctionnement varie de -40°C à 85°C, garantissant des performances fiables dans diverses conditions environnementales. Le nombre de positions varie de 2 à 12 par platine, avec des configurations multi-plateformes permettant un routage de circuits complexe. Les exigences de couple varient de 5 à 50 N-cm en fonction de la taille du commutateur et du nombre de positions.
Le processus de fabrication du commutateur rotatif allie usinage de précision et excellence en ingénierie électrique. Nous commençons par la sélection des matériaux de contact : alliages d'argent de haute pureté pour les applications générales ou oxyde d'argent-cadmium pour les commutations de courant plus élevé où la résistance à l'arc est critique. Le processus de mise en forme des contacts utilise un estampage et un formage de précision pour créer des contacts avec des surfaces de contact optimales qui garantissent une faible résistance et un fonctionnement fiable.
L'assemblage mécanique est le lieu où le véritable talent artistique se produit. Chaque mécanisme de détente est soigneusement calibré pour offrir l'équilibre parfait entre un positionnement positif et une rotation fluide. J'ai observé nos techniciens d'assemblage ajuster les tensions des ressorts et le placement des roulements à billes pour obtenir ce « clic » satisfaisant sur lequel les opérateurs comptent pour confirmer la position. L'usinage de l'arbre fait l'objet d'une attention particulière ; nous utilisons des arbres en laiton ou en acier inoxydable avec des tolérances de précision qui garantissent une rotation fluide sans oscillation ni jeu.
Le processus de fabrication du pont implique un moulage de précision du matériau isolant. Nous utilisons des plastiques thermodurcissables chargés de verre qui offrent une excellente résistance diélectrique tout en conservant une stabilité dimensionnelle malgré les variations de température. Les porte-contacts sont moulés avec des fentes de précision qui assurent un alignement parfait des contacts mobiles avec les bornes fixes.
Le processus d'assemblage final implique un alignement minutieux de plusieurs ponts pour des commutateurs complexes. Nos techniciens utilisent des outils d'alignement optique pour garantir un enregistrement parfait entre les platines, car dans les commutateurs multipolaires, même un léger désalignement peut entraîner des problèmes de synchronisation lors des opérations de commutation.
Chaque commutateur rotatif terminé est soumis à des tests rigoureux qui incluent une vérification de la continuité électrique à chaque position, des tests de résistance d'isolement, une validation de rigidité diélectrique et des tests de fonctionnement mécanique. Nous testons les commutateurs tout au long de leur cycle de vie mécanique pour vérifier des performances constantes et la fiabilité des contacts. De plus, nous effectuons des tests environnementaux, notamment des tests de cycles thermiques, d'exposition à l'humidité et de vibrations, pour garantir un fonctionnement fiable dans des conditions réelles.
Là où les commutateurs rotatifs démontrent véritablement leur valeur, c'est dans les applications nécessitant plusieurs configurations de circuits à partir d'un seul point de contrôle. Je les ai spécifiés pour les panneaux de commande industriels où les opérateurs doivent choisir entre différents modes de fonctionnement de la machine ou paramètres de processus. Le positionnement positif du cran fournit un retour tactile qui confirme la position du commutateur sans nécessiter de confirmation visuelle – crucial dans les environnements où les opérateurs doivent garder les yeux sur le processus plutôt que sur les commandes. La capacité de gérer à la fois les circuits de puissance et de signal les rend idéaux pour les applications d'instrumentation où l'espace est limité mais les exigences de fonctionnalité sont élevées. Récemment, nous avons implémenté un commutateur rotatif multi-plateau dans les consoles de mixage audio, où ils gèrent à la fois la sélection des canaux et le contrôle de l'égalisation. La fiabilité a été exceptionnelle au fil des années d'utilisation quotidienne dans des environnements professionnels exigeants.
